SHM-型煤水处理成套设备
一、概述SHM-型煤水处理成套设备，主要用于电力、矿山、煤矿、冶金等行业煤水或类似煤水的其它高浊度废水处理，设备结构紧凑、占地少、运行经济，抗冲击浊度能力强，处理效果高，管理维修方便，是一种新型节能再利用水源的新型环保产品。
二、设备特点、性能1、设备设置在室内2、系统设备运行为全自动PLC工作3、进水浊度≤2000-5000mg/L 出水浊度≤10mg/L4、工作湿度：4-50℃5、工作压力：≤0.2Mpa

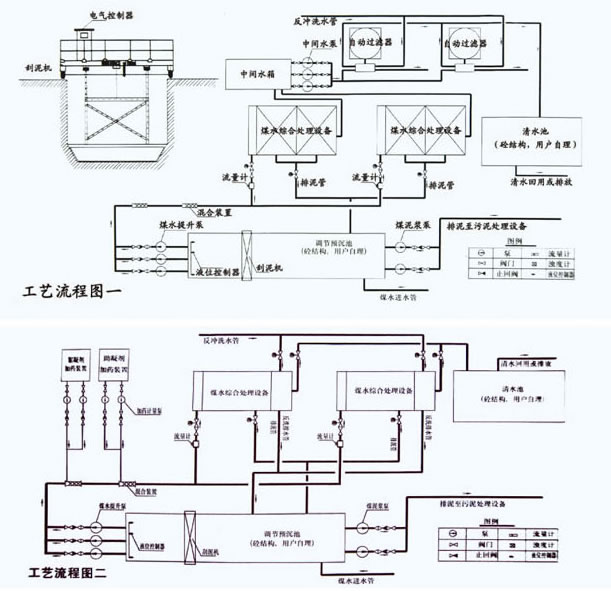

三、工艺流程
四、设备工作原理 1、煤水综合处理设备煤水处理设备按照反应，分离原理，将多个单元有机地组合为一体，设备集化学凝聚反应、沉降、集泥于一体。原水通过加药计量泵投回混凝药剂（助凝药剂），经煤水处理设备的混凝反应区混凝、反应后；进入沉降分离区后，上部清水经集水槽汇集后进入中间设备，污泥落入设备下部集泥区，污泥采用静压排泥。2、自动过滤器当含煤废水经前级处理后，废水中还有一部分细小悬浮物，为确保处理出水合格，最后处理由自动过滤装置完成。正常运行时由中间水泵送入过滤装置，废水自上而下进行自动过滤、清水自动流入清水池，反洗时水流自下而上通过滤层，将载留在滤层上的污物随冲洗水流排入车间排水管道。反洗完成后设备进入正常工作状态。设备运行为全自动工作。3、调节池刮泥机用于刮除调节池下部沉降的煤泥，并由煤泥提升泵将煤泥提升另行处理，主要由钢梁及平台扶手、刮板、驱动装置、电控柜等组成，安装于驱动轮支架上部。驱动电机及减速机、渣耙提升机及渣耙安装于机架主件的两侧。上部为操作平台，电控柜平台两侧设备有扶手，以利于操作管理的安全。五、设备的控制SHM-型煤水处理成套设备，设备手动、自动两种功能，并显示整个电器运行工作状态。1、手动工作：顺序启动成套设备各单元，原水提升泵、加药装置、煤水综合处理装置、自动过滤器、刮泥机、泥浆泵等。2、自动工作：根据现场调试情况设置程序，由PLC程序来控制整个系统设备的运行，设备运行信号可传至集中控制。
|
